Descripción General

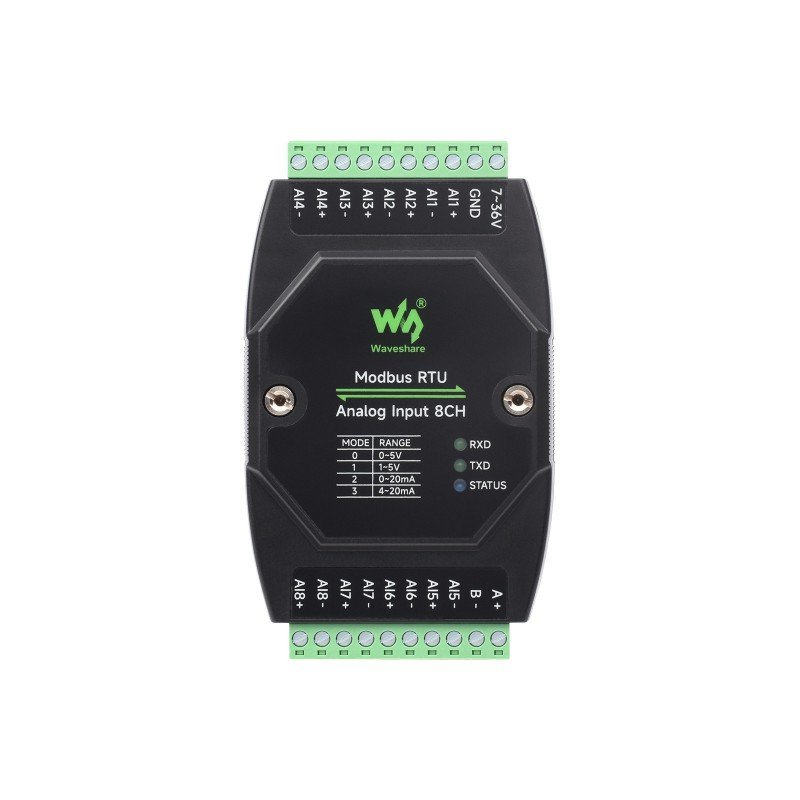

El modulo GE-WS-25821 es un módulo estándar industrial que admite múltiples rangos y adquisición simultánea de 8 canales. Adopta el protocolo Modbus RTU e incluye circuitos de protección integrados como aislamiento de alimentación, aislamiento magnético, fusible rearmable y TVS.
Características Técnicas
| General | |
| Interfaz de comunicación | RS485 |
| Velocidad en baudios | 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000 |
| Formato de comunicación predeterminado | 9600, N, 8, 1 |
| Protocolo Modbus | Protocolo Modbus RTU estándar |
| Fuente de alimentación | CC 7~36V |
| Precisión del muestreo | Resolución de 12 bits, precisión ≤3% |
| Tasa de actualización de datos | 25 Hz |
| Modo de entrada | Admite entrada diferencial/de un solo extremo y admite adquisición simultánea de voltaje y corriente. |
| Modo predeterminado | Modo de corriente de 8 canales, 0~20 mA |
| Rango | 0~5V/1~5V 0~20mA/4~20mA |
| Resistencia de muestreo actual | 249Ω |
Aplicaciones

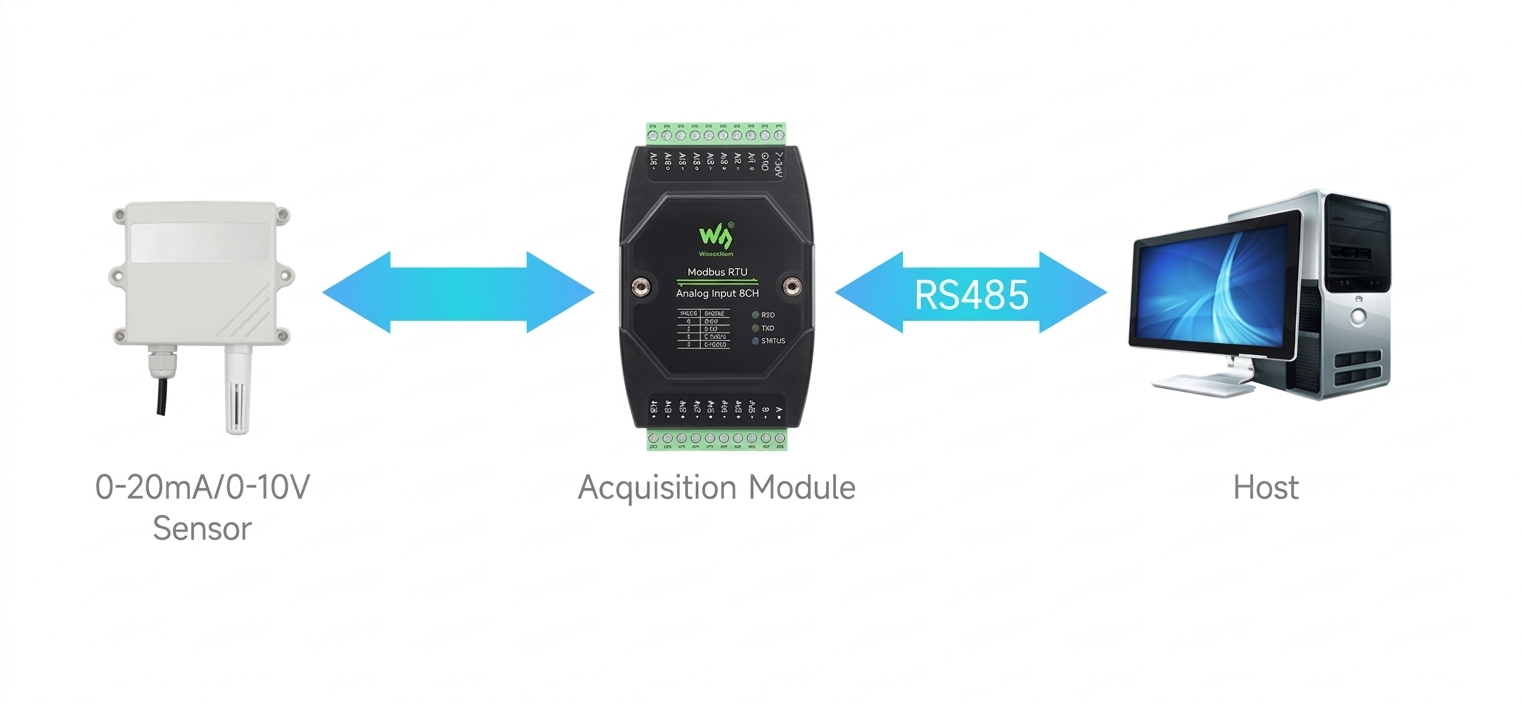

Admite el envío de comandos del protocolo Modbus RTU a través de RS485 para adquirir datos de un sensor de 0~20 mA/0~10 V.
