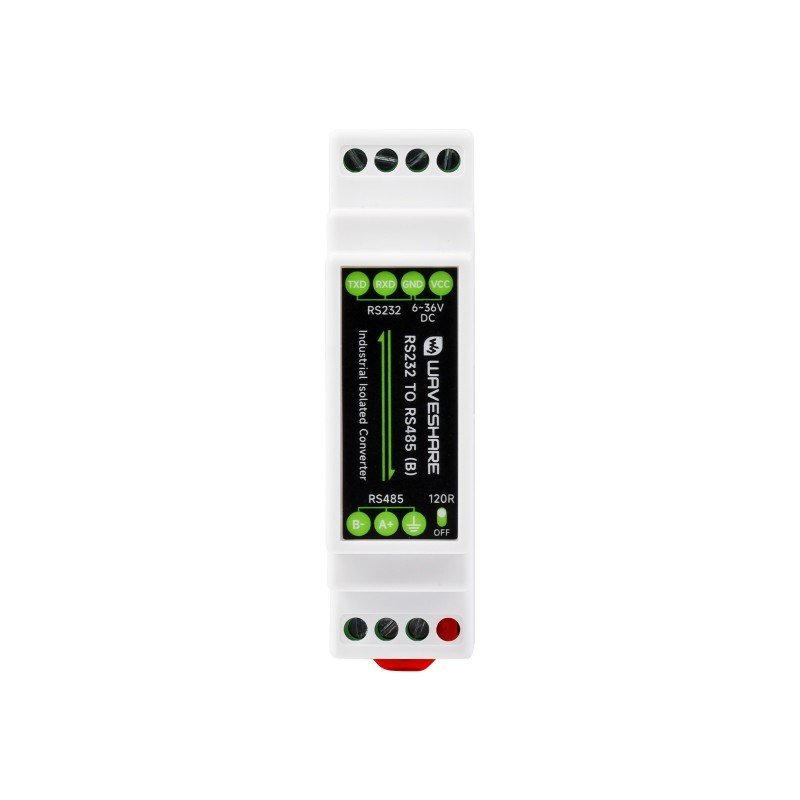

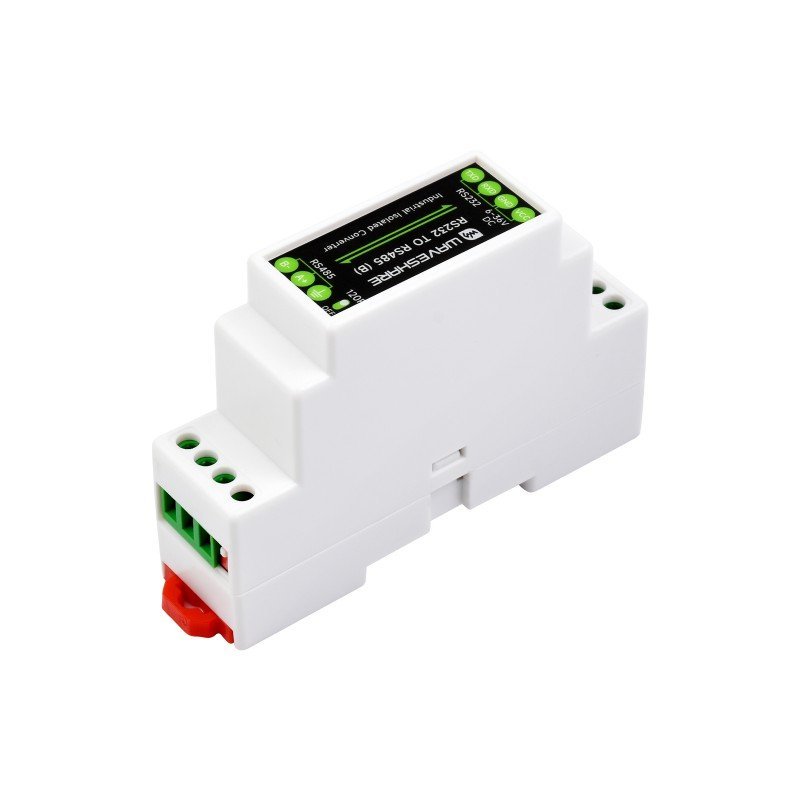

Descripción General
El conversor GE-WS-23376 tiene como función principal de Conversión de la señal RS232 en señal diferencial balanceada RS485 para conversión de interfaz, expansión de nodos y comunicación de larga distancia.
Características Técnicas
| Tipo de Producto | |
| Descripción | Convertidor bidireccional asíncrono RS232 a RS485 con aislamiento electromagnético activo |

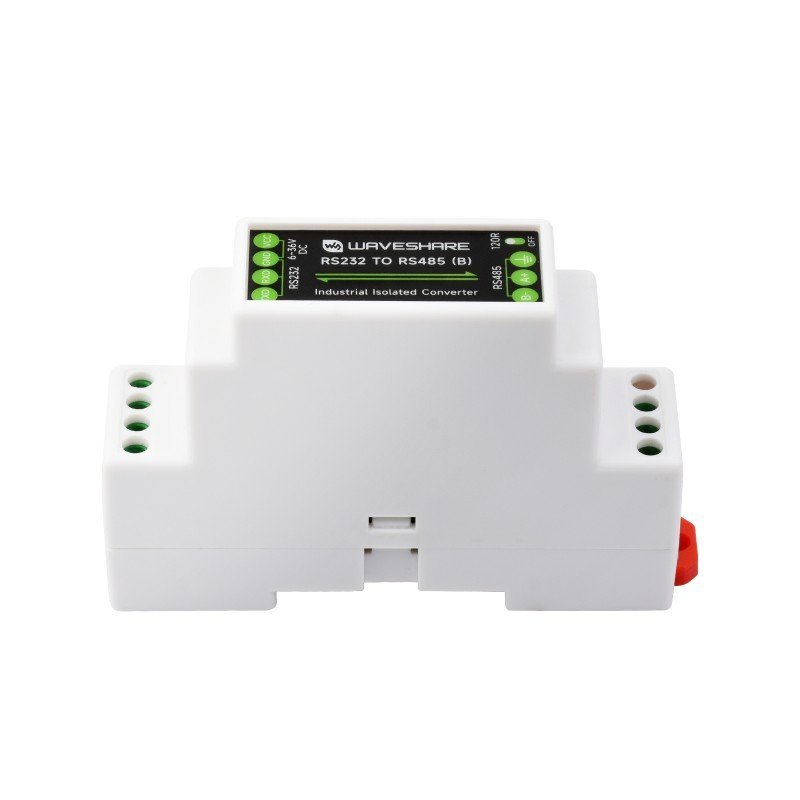

| Montaje | Carcasa de ABS para montaje en riel |
| Interfaz de alimentación | 6~36V CC con protección antirretroceso |
| Velocidad de transmisión | 300 ~ 115200 bps |
| Dimensiones | 91,6 × 23,3 × 58,7 mm |

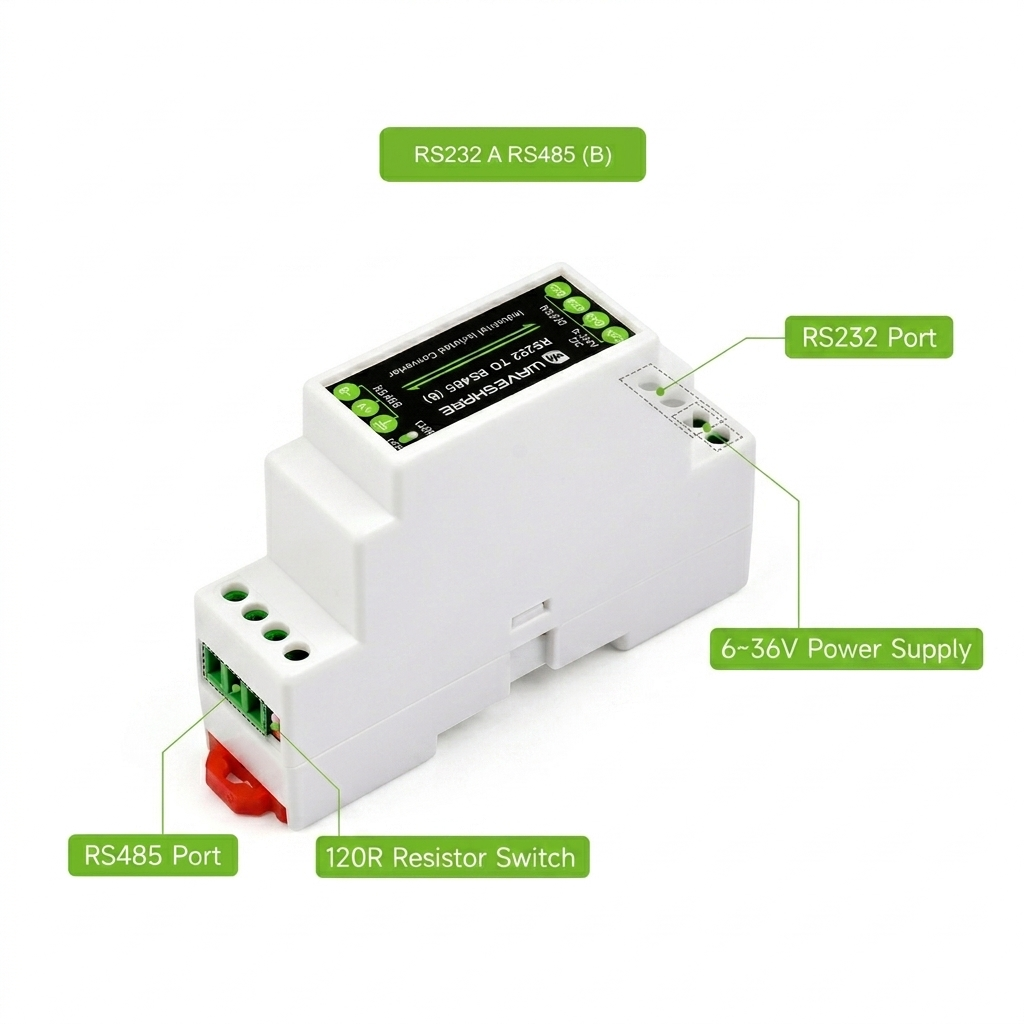

| Puerto RS232 | |
| Conector | Terminal de tornillo |
| Protección | Filtrado de señal, antiinterferencias, protección ESD |
| Distancia de transmisión | 15 metros |
| Modo de transmisión | punto a punto |
| Puerto RS485 | |
| Conector | Terminal de tornillo |
| Control de dirección | Control automático de hardware |
| Protección | Protección contra rayos y sobretensiones de 600 W, protección ESD de 15 kV. |
| Resistencia terminal | 120R, conmutable |
| Distancia de transmisión | aproximadamente 1,2 km |
| Modo de transmisión | Punto a multipunto (hasta 32 nodos; se recomienda usar repetidores para 16 nodos o más). |
Aplicaciones
El convertidor RS232 a RS485 se puede utilizar ampliamente para redes de comunicación punto a punto, punto a multipunto y en cascada de larga distancia entre dos hosts, o entre un host y un microcontrolador/periférico. También se puede utilizar en escenarios de aplicación que requieren la conversión de RS232 a RS485, como la automatización industrial y el IoT.
Documentación

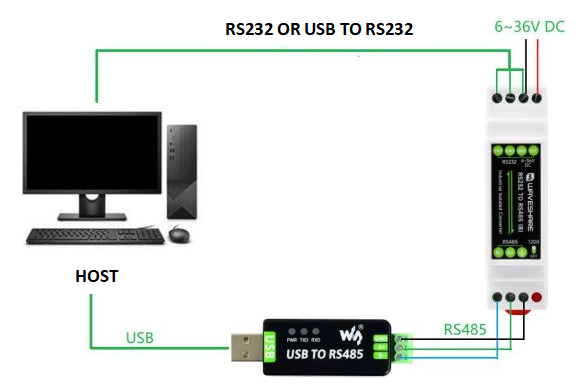

La interfaz RS232 del adaptador RS232 a RS485 (B) se conecta al PC mediante un cable de extensión serie o un cable USB a RS232. La interfaz RS485 se conecta al adaptador RS232 a RS485 (B). La interfaz USB del adaptador USB a RS485 se conecta al mismo PC y realiza pruebas automáticamente.
La interfaz RS485, generalmente solo se puede conectar A+ y B- , si desea que las señales aíslen la tierra, debe conectarlas al icono de tierra .

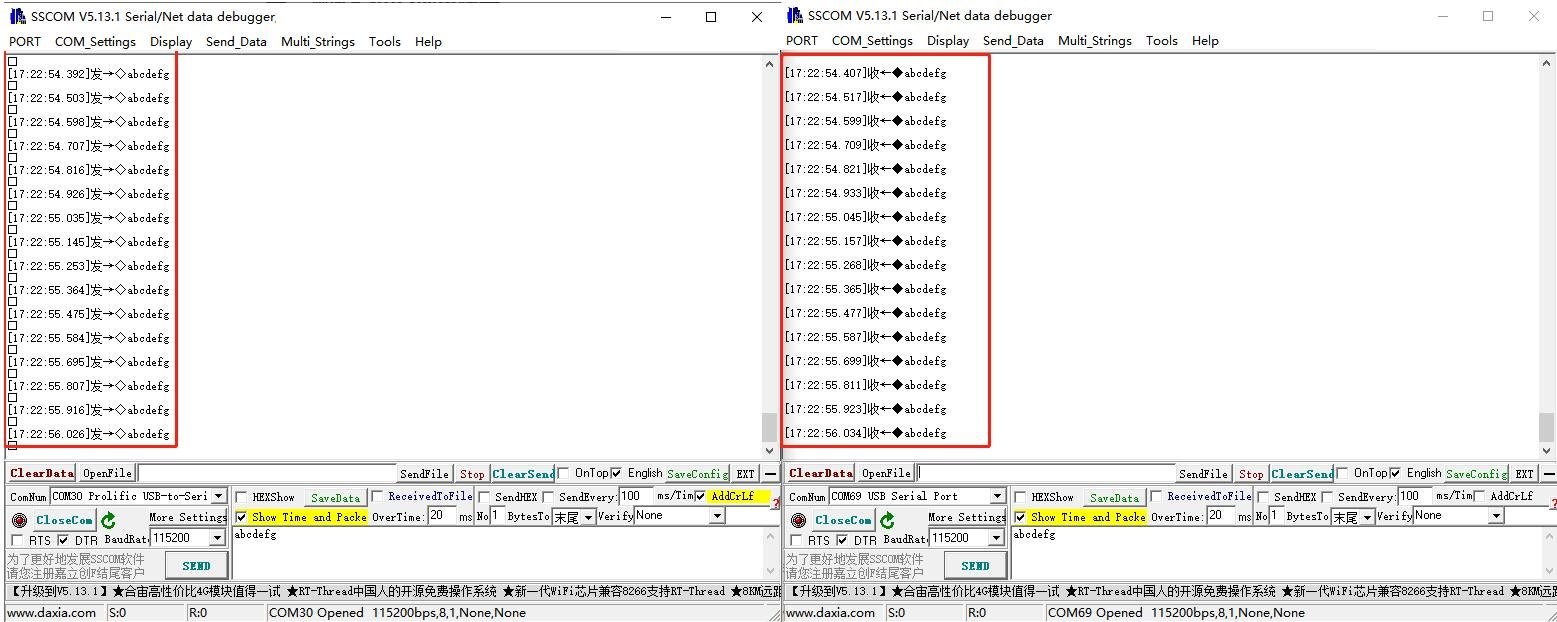

En el pc, abra dos SSCOM, abra el número de puerto correspondiente, configure la misma velocidad de transmisión y haga clic en envío temporizado. Podrá enviar y recibir datos normalmente. la captura de pantalla de la prueba del software es la siguiente
El RS485 es una comunicación semidúplex, por lo que no se puede utilizar para realiza pruebas de envío y recepción simultáneamente. Puede probar la recepción después de enviar.
