Descripción General
El módulo conversor RS485 a Ethernet cuenta con puerto Ethernet 10/100Mbps con soporte Auto-MDI/MDIX y es compatible con modos TCP Server, TCP Client, UDP Server, UDP Client y HTTPD Client. Admite velocidades de transmisión desde 600 bps hasta 230.4 kbps y múltiples tipos de paridad (None, Odd, Even, Mark, Space). Ofrece funciones avanzadas como paquetes de latido e identificación, configuración vía web, comandos AT o software, reinicio por tiempo de espera, IP estática o DHCP, recarga por software o hardware, y puerto serie virtual mediante el software USR-VCOM. Ideal para integraciones en redes industriales y control remoto de dispositivos RS485.
Características Técnicas
| Puerto Ethernet | |
| Conector | RJ45 de 4 pines |
| Velocidad de comunicación | 10/100 Mbps |
| Protección | Aislamiento electromagnético de 1.5KV |
| Protocolos | IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD Client |
| Caché de transmisión | 6 Kbytes |
| Caché de recepción | 4 Kbytes |
| Puerto RS485 | |
| Conector | Terminal de tornillo (A+, B-, GND) |
| Bits de datos | 5, 6, 7, 8 bits |
| Bits de parada | 1 o 2 |
| Paridad | Ninguna, Impar, Par, Marca, Espacio |
| Velocidad de transmisión | 600 bps – 230.4 Kbps |
| Caché de recepción | 800 bytes |
| Control de flujo | No disponible |
| Protección | Protección ESD de 2KV, resistencias de pull-up/pull-down de 2.2KΩ |
| Alimentación | |
| Voltaje de operación | 5.0 ~ 7.0 V (5V recomendado) |
| Corriente de operación | 150 mA (@5V) |
| Consumo | < 1W |
| Protección | Protección contra inversión de polaridad, ESD y sobretensión |
| Entorno de operación | |
| Temperatura de operación | -25 ℃ a 75 ℃ |
| Temperatura de almacenamiento | -40 ℃ a 105 ℃ |

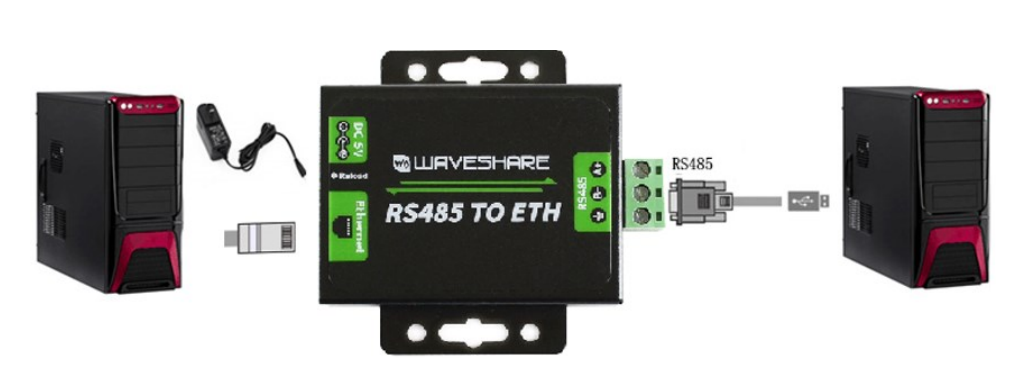

Aplicaciones
El convertidor RS485 a Ethernet de Waveshare permite integrar dispositivos industriales con interfaz RS485 en redes Ethernet modernas, facilitando la comunicación remota, el monitoreo y el control de equipos a través de TCP/IP. Es ideal para aplicaciones en automatización industrial, sistemas de adquisición de datos (SCADA), domótica, sensores remotos, controladores programables (PLC) y dispositivos de medición que requieren conectividad a través de Internet o redes locales. Gracias a su compatibilidad con múltiples protocolos y modos de operación (TCP/UDP Cliente/Servidor, HTTPD), se adapta fácilmente a sistemas existentes o nuevos desarrollos.
