Descripción General

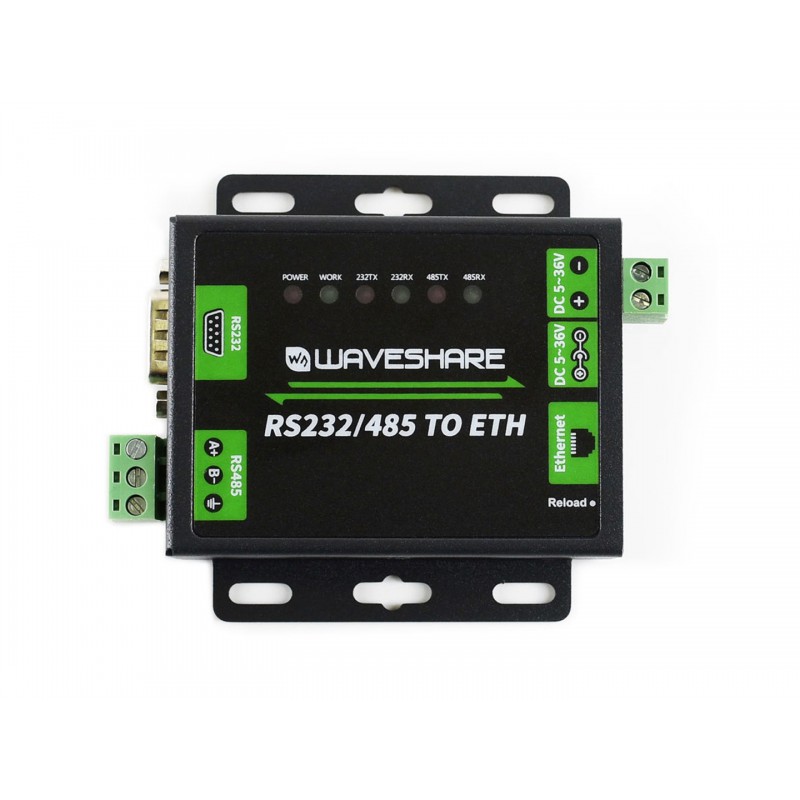

El RS232/485 TO ETH es un convertidor industrial que permite la transmisión transparente bidireccional de datos entre interfaces RS232/RS485 y Ethernet (RJ45). Admite múltiples modos de operación como TCP/UDP (cliente y servidor), HTTPD y WebSocket. Su configuración es flexible, accesible mediante página web, comandos AT, protocolos seriales o de red. Soporta Modbus, personalización de paquetes de registro y latido, página web configurable, y mecanismos de reconexión automática y reinicio por inactividad. Ideal para aplicaciones industriales que requieren integración eficiente entre dispositivos seriales y redes Ethernet..
Características Técnicas
| Puerto Ethernet | |
| Conector | RJ45 de 4 pines |
| Velocidad de comunicación | 10 / 100 Mbps con auto negociación |
| Protección | Aislamiento electromagnético de 2KV |
| Protocolos soportados | IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD Client, Websocket |
| Caché TX / RX | 16 Kbyte / 16 Kbyte |
| Puerto Serial | |
| Conector | RS485: Terminal de tornillo (A+, B-, GND) / RS232: DB9 macho |
| Bits de datos | 5, 6, 7, 8 bits |
| Bit de parada | 1, 2 |
| Paridad | Ninguna, Impar, Par, Marca, Espacio |
| Baudrate | 600 bps ~ 230.4 Kbps |
| Caché TX / RX | 2 Kbyte / 2 Kbyte |
| Control de flujo | RTS / CTS |
| Protección de interfaz | RS485: Protección ESD 2KV, contra rayos, sobrecorriente y antirrupción |
| Resistencias pull up/down RS485 | 2.2 KΩ |
| Alimentación | |
| Rango de voltaje | 5.0 ~ 36.0 V DC (5V recomendado) |
| Corriente de operación | 86.5 mA (@5V) |
| Consumo de energía | < 1 W |
| Protecciones | Protección contra polaridad inversa, ESD, antirrupción |
| Entorno de operación | |
| Temperatura de operación | -40°C ~ 85°C |
| Temperatura de almacenamiento | -40°C ~ 105°C |
Aplicaciones
El convertidor RS232/485 TO ETH es ideal para aplicaciones industriales que requieren la integración de dispositivos con interfaces seriales (RS232 o RS485) a redes Ethernet. Se utiliza comúnmente en sistemas de automatización industrial para conectar PLCs, HMIs o sensores a plataformas de control remoto; en monitoreo de energía para transmitir datos desde medidores eléctricos a sistemas SCADA; en control de acceso para enviar información de lectores o dispositivos biométricos a servidores; y en edificios inteligentes para integrar equipos HVAC, iluminación o termostatos vía Modbus TCP. También se aplica en sistemas de pesaje, estaciones meteorológicas, monitoreo de paneles solares y modernización de maquinaria con puertos seriales, permitiendo una comunicación transparente, estable y bidireccional con redes Ethernet.
