Descripción General

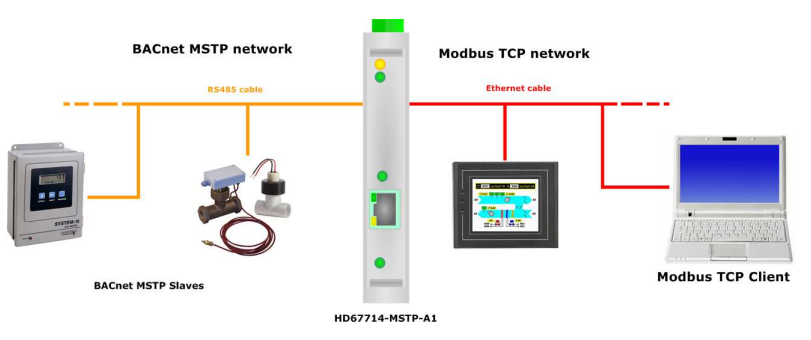

El HD67714 es un conversor de BACnet Maestro / Modbus TCP Esclavo y le permite conectar algunos BACnet Esclavos con un Modbus TCP Maestro (por ejemplo, un PLC, HMI).
El HD67714-MSTP es compatible con BACnet MSTP. La conexión a BACnet se realiza mediante RS485.
Características Técnicas
|
Tipo |
HD67714 - MSTP |
|
Puertos |
1 RS485; 1 Ethernet |
|
Protocolo Modbus |
Modbus TCP esclavo |
|
Protocolo BACnet |
BACnet MS/TP maestro |
|
Velocidad de datos Modbus TCP |
10/100 Base-T con detección automática |
|
Velocidad de datos BACnet |
Hasta 115200 bps |
|
Conector Modbus |
RJ45 |
|
Conector BACnet |
Terminal de tornillo extraíble de 5mm y 3 vías |
|
Conector de alimentación |
Bloque de terminales de 5mm y 2 vías |
|
Alimentación |
8-24 V CA; 12-35 V CC |
|
Temperatura de funcionamiento |
-40°C/85°C (-40°F/185°F) |
|
Dimensiones |
120 x 23 x 107 (DxWxH) |
|
Peso |
200g Aprox |
|
Fijación mecánica |
Montaje en carril DIN de 35mm |
|
SOFTWARE |
SW67714 |
Aplicaciónes
El HD67714 le permite conectar algunos BACnet Esclavos con un Modbus TCP Maestros (por ejemplo, un PLC, HMI).
